엄지말뚝
흙막이 벽체의 주 구조부재로서 토압을 부담하며, 도입된 긴장력에 의해 배면 지반과 밀착됩니다.

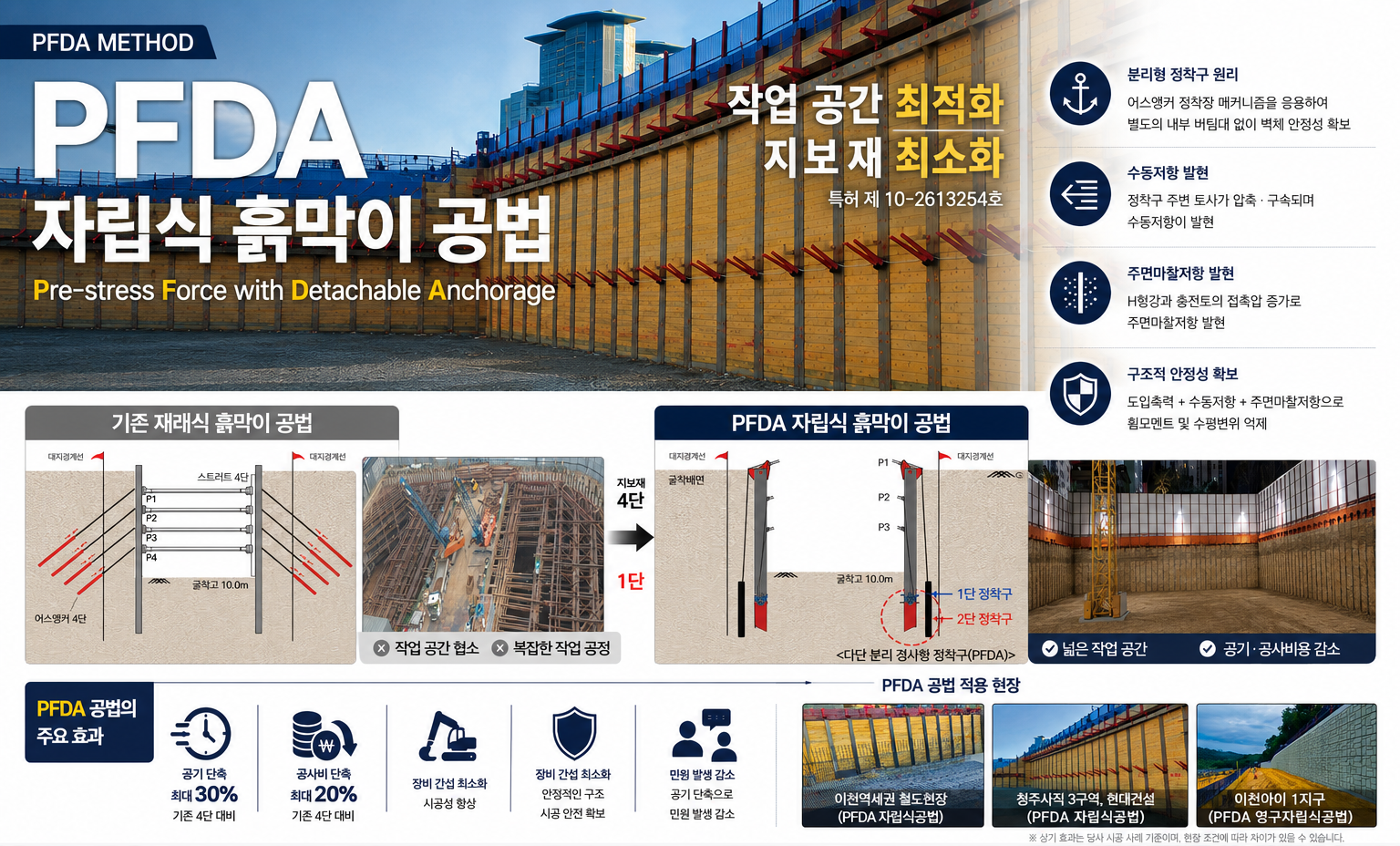

PFDA 자립식 흙막이 기술자료
PFDA TECHNOLOGY
PRESTRESS FIXED DETACHABLE ANCHORAGE
사전 긴장력과 지반저항으로
사전 긴장력과 지반저항으로
완성하는 자립식 흙막이 공법
PFDA 공법은 어스앵커의 정착장 메커니즘을 응용하여, 엄지말뚝과 경사형 분리 정착구에 사전 긴장력을 도입하는 자립식 흙막이 공법입니다.
정착구 주변 토사의 수동토압과 주면마찰력을 활용해 배면 토압에 저항하며, 엄지말뚝을 배면 방향으로 밀착시켜 굴착 중 벽체의 휨과 수평변위를 억제합니다.
별도의 내부 버팀재를 최소화할 수 있어 굴착 내부 작업공간을 넓게 확보하고, 지보재 설치·해체에 따른 공정 간섭을 줄일 수 있습니다.
STRUCTURAL MECHANISM
공법 구성 및 구조 원리
인장력과 정착구 주변의 지반저항이 복합적으로 작용하여 흙막이 벽체의 자립 안정성을 확보합니다.
분리형 정착구
경사 형상을 통해 인장력을 지반 반력으로 전환하고 정착부 주변 토사를 압축·구속합니다.
사전 긴장력
계획 인장력을 선제적으로 도입하여 굴착에 따른 벽체 변위와 휨모멘트의 발생을 억제합니다.
지반저항 발현
수동토압과 주면마찰력이 복합적으로 발현되어 배면 토압에 대한 안정적인 저항체계를 형성합니다.
넓은 작업공간
내부 버팀재 간섭을 줄여 굴착·토공·구조물 공사의 작업 동선을 효율적으로 확보합니다.
단순한 공정
반복적인 지보재 설치와 해체 공정을 최소화하여 후속 공정 전환과 현장 운영을 단순화합니다.
변위 억제
사전 긴장력과 배면 밀착 효과를 통해 굴착 중 벽체 변위와 지반변형을 선제적으로 관리합니다.
METHOD COMPARISON
공간은 넓게, 공정은 단순하게
PFDA 공법은 엄지말뚝 자체에 사전 긴장력을 도입하는 자립식 구조로, 기존 지보공법의 내부 간섭과 반복적인 설치·해체 공정을 줄이는 데 유리합니다.
01내부 작업공간
확보
확보
02지보재 설치·해체
공정 최소화
공정 최소화
03용지경계 내
시공 가능
시공 가능
| 비교항목 |  compare_pfda.jpg사진을 업로드해 주세요PFDA 공법TOWOO METHOD |
 compare_anchor.jpg사진을 업로드해 주세요어스앵커 공법(Earth Anchor) |
 compare_strut.jpg사진을 업로드해 주세요스트러트 공법(STRUT) |
 compare_raker.jpg사진을 업로드해 주세요레이커 공법(RAKER) |
|---|---|---|---|---|
| 공법 개요 | 어스앵커 정착장 원리를 응용해 엄지말뚝에 사전 긴장력을 도입하고, 정착구 주변 지반저항으로 벽체의 자립성을 확보 | 배면을 천공한 후 강연선 삽입·그라우팅·양생·인장을 통해 정착력을 확보하여 흙막이 벽체를 지지 | 단계별 굴착 후 띠장과 수평 버팀보를 설치하여 맞은편 흙막이 벽체의 반력으로 토압에 저항 | 굴착저면에 받침기초를 설치하고 경사 버팀재를 흙막이 벽체와 연결하여 토압에 저항 |
| 시공성 | 토공·구조물 공사 간섭 최소화내부 작업공간 확보지보재 설치·해체 공정 최소화 | 내부 작업공간 확보 용이배면 천공 및 양생 필요공사기간이 비교적 김 | 일반적인 시공사례가 풍부단계별 설치·해체 반복버팀보가 장비 동선과 간섭 | 받침기초와 경사재 설치 필요접합부 관리 필요넓은 내부 여유공간 필요 |
| 공법 특장점 | 무지보 또는 지보단수 최소화공정 단순화와 원활한 굴착강재 회수율 및 작업효율 우수 | 넓은 내부 굴착공간 확보굴착폭의 영향이 비교적 적음인접 대지·매설물 간섭 검토 필요 | 설계·시공기준과 적용사례 풍부좁고 깊은 굴착에 적용 가능내부 공간 점유가 큼 | 얕은 굴착에 적용 용이외부 대지 침범이 없음굴착폭이 넓으면 비경제적 |
| 주요 구성 | 엄지말뚝·토류판PFDA 분리형 정착구필요 시 보조 지보재·띠장 | 엄지말뚝·토류판·띠장강연선 및 정착구그라우트 정착장 | 엄지말뚝·토류판·띠장수평 버팀보중간말뚝·잭·접합부재 | 엄지말뚝·토류판·띠장경사 버팀재받침기초·접합부재 |
| 공사비 | 100% | 110% | 125% | 130% |
| 공사기간 | 100% | 130% | 140% | 150% |
| 추천도 |
※ 공사비·공사기간은 기준조건(H=9.0m 이상, 비교구간 L=100m×100m)에서 PFDA를 100%로 설정한 상대 비교값입니다. 실제 적용 공법과 지보단수는 굴착깊이, 지반조건, 주변 구조물 및 구조검토 결과에 따라 달라질 수 있습니다.
PFDA METHOD FEATURES
사전 긴장력으로 완성하는 자립식 흙막이
PFDA(Prestress Fixed Detachable Anchorage) 공법은 별도의 외부 정착장 없이 엄지말뚝과 분리형 정착구에 사전 긴장력을 도입하고, 정착구 주변의 지반 저항을 활용하여 배면 토압에 저항하는 자립식 흙막이 공법입니다.
구조 및 작용 원리
경사형 분리 정착구
정착구의 경사 형상으로 인장 시 수평·수직 방향의 지반 반력을 유도하여 엄지말뚝의 자립 안정성을 높입니다.
사전 긴장력 도입
엄지말뚝과 정착구에 계획 긴장력을 도입하고, 정착구 주변 토사의 압축·구속으로 수동 저항과 주면 마찰저항을 발현합니다.
배면 밀착 효과
엄지말뚝을 배면 지반 방향으로 밀착시켜 토압을 분산하고, 굴착 중 휨모멘트와 수평변위를 억제합니다.

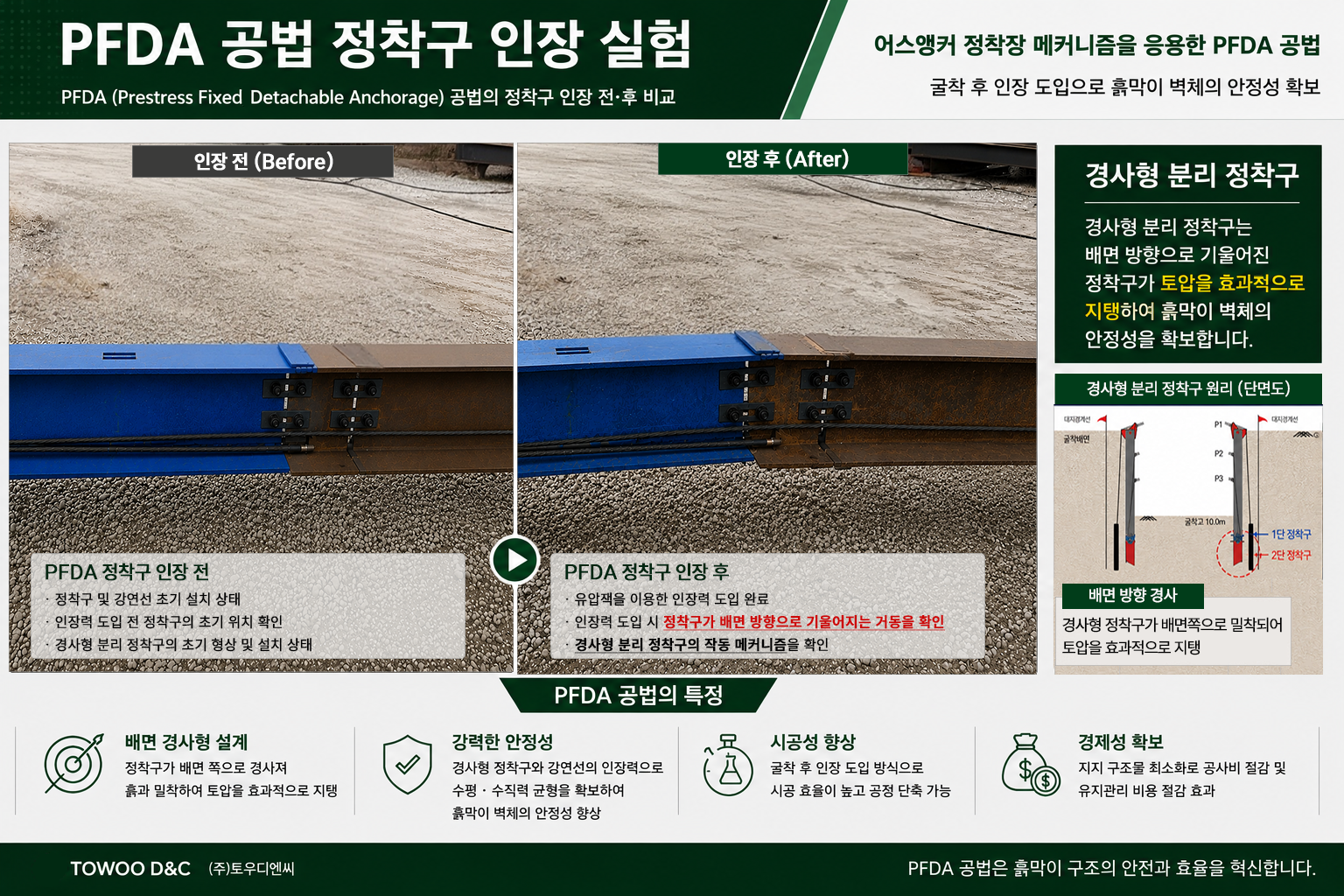

인장력 확인 시험
FIELD TEST정착구 거동 확인
10 ton 인장 시험 결과, 고무 패드가 약 3 cm 압축되고 엄지말뚝이 배면 방향으로 밀착되는 거동을 확인했습니다.
10 ton인장력 도입
주요 특징 및 효과
지반 침하 최소화
말뚝의 자립성과 배면 밀착 효과로 굴착 중 배면 지반의 변형과 침하를 억제합니다.
벽체 변위 감소
사전 긴장력과 정착구 주변 지반 저항의 복합 작용으로 벽체의 수평변위를 줄입니다.
시공성 향상
외부 앵커와 내부 버팀재를 최소화하여 작업공간을 확보하고 설치·해체 공정을 단순화합니다.
안정성 증대
인장력과 지반 반력의 복합 저항으로 흙막이 벽체의 구조적 안정성을 향상시킵니다.

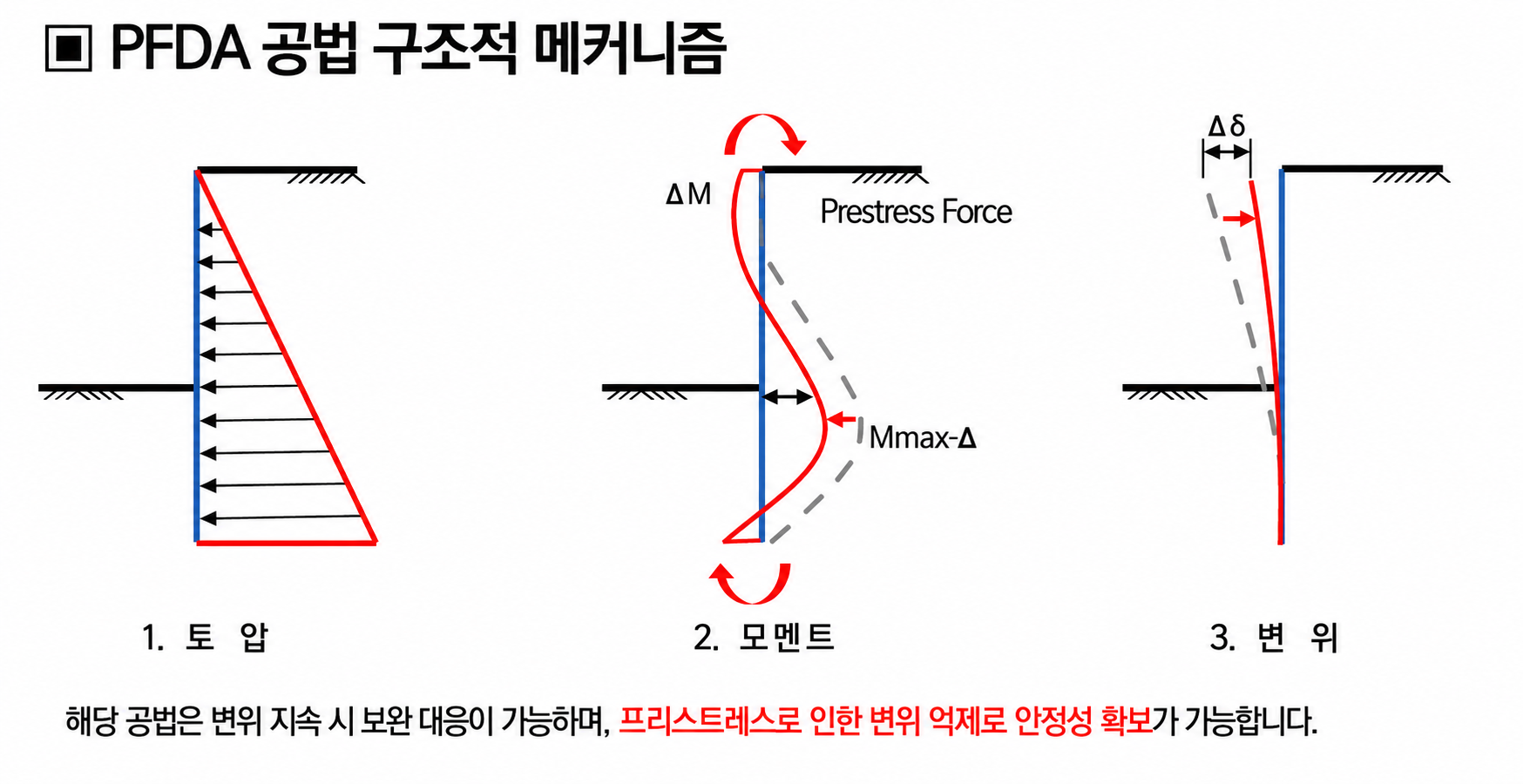

PFDA 구조적 메커니즘
토압 · 휨모멘트 · 수평변위 억제 원리
굴착 중 계측값이 관리기준에 근접할 경우 추가 긴장 등 단계별 보완 대응이 가능하며, 사전 긴장력으로 벽체 변위를 선제적으로 억제합니다.
PFDA CONSTRUCTION PROCESS
단계별 굴착과 인장으로 완성하는 7단계 시공
엄지말뚝 근입부터 TMBA·PFDA 인장, 단계별 굴착과 토류판 설치까지 공정을 연속적으로 관리하여 안전성과 작업 효율을 확보합니다.
01PILE WORK
홀 천공 및 엄지말뚝 근입
설계 위치와 근입 깊이에 맞춰 홀을 천공한 후 H-BEAM을 근입하고 수직도와 계획고를 확인합니다.
02ANCHOR DRILLING
어스앵커 천공
상부 지보구간의 계획 위치를 천공하고 강연선 삽입과 그라우팅을 실시하여 인장 준비를 완료합니다.
03TMBA TENSIONING
TMBA 브라켓 설치 및 인장
1차 굴착 전에 최상단 TMBA 직립대좌를 설치하고, 정착부 상태를 확인한 후 계획 인장력을 도입합니다.
041ST EXCAVATION
1차 굴착 및 토류판 설치
계획 깊이까지 1차 굴착을 진행하고 토류판을 밀실하게 설치하여 배면 공극과 토사 유실을 방지합니다.
05PFDA TENSIONING
PFDA 설치 및 인장
계측기 설치와 초기값 확인 후 분리형 정착구를 설치하고 설계도서에 따른 계획 인장력을 도입합니다.
062ND EXCAVATION
2차 굴착 및 토류판 설치
단계별 계측값을 확인하며 2차 굴착과 토류판 설치를 진행하고 벽체 변위와 인장력 상태를 관리합니다.
07COMPLETION
흙막이 공사 완료·지하건축 착공
계획 굴착고까지 시공한 후 최종 계측과 품질점검을 실시하고 지하 구조물 공사에 착수합니다.
※ 실제 시공순서와 인장 단계는 굴착 깊이, 지반조건, 적용 형식 및 구조검토 결과에 따라 조정될 수 있습니다.
COMPLETED VIEW

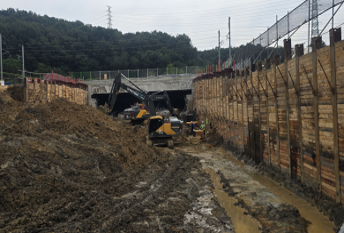

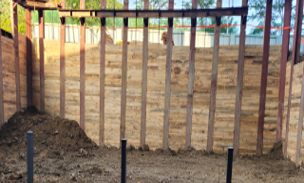

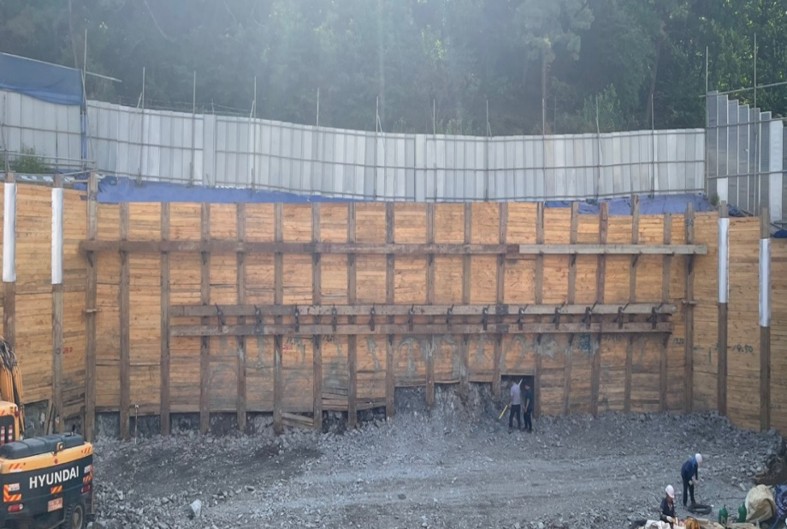

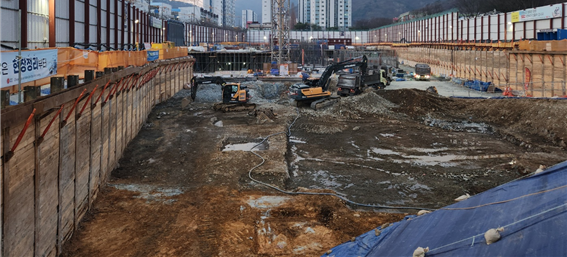

PFDA 자립식 흙막이 시공완료
PFDA 자립식 흙막이 공법의 최종 시공 상태를 확인할 수 있는 완료 전경입니다.
시공완료 현장사진
실제 현장사진으로 교체 가능합니다.

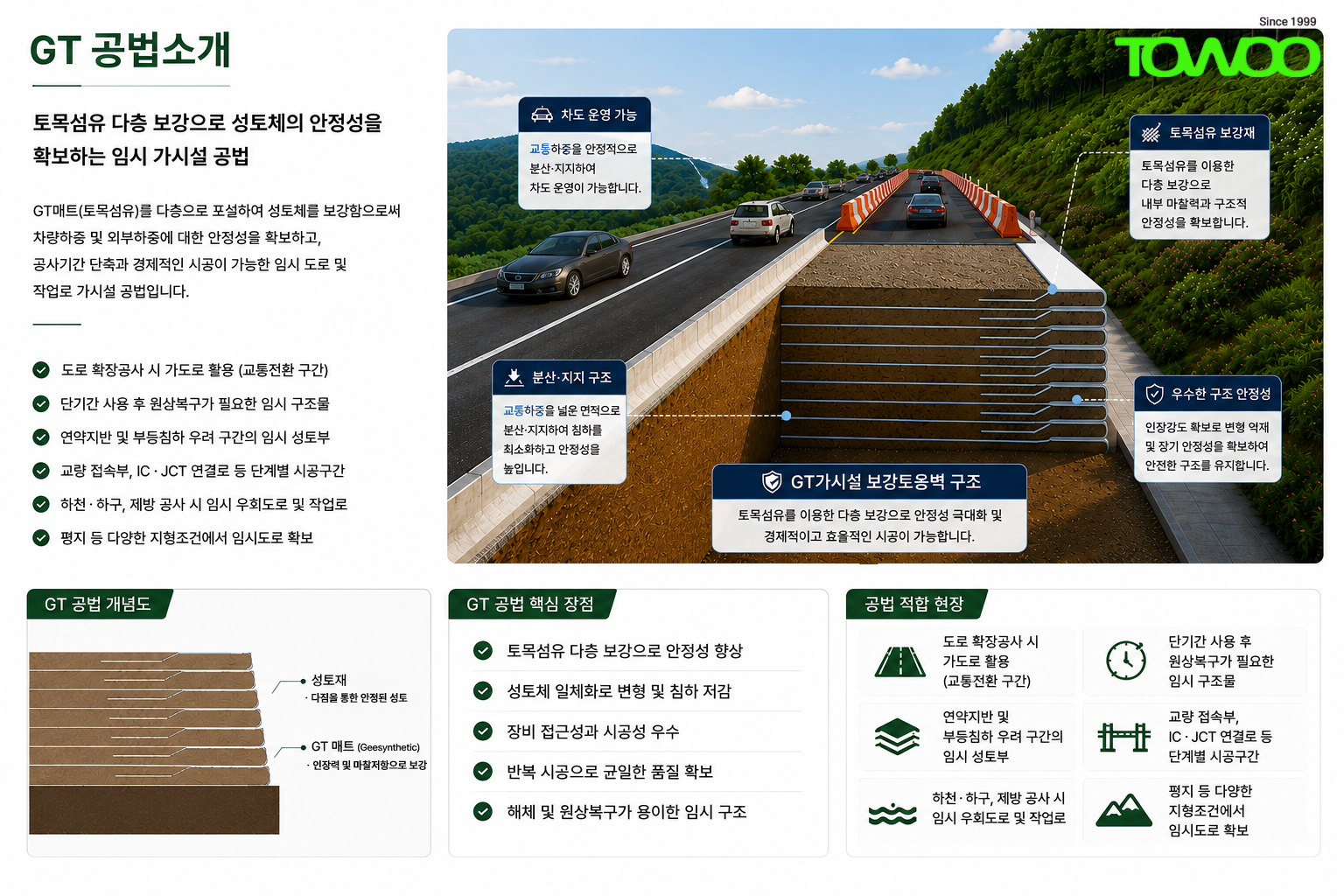

RE-GT 가시설 보강토옹벽 기술자료
REINFORCED EARTH · GEOTEXTILE TEMPORARY WALL
REINFORCED EARTH · GEOTEXTILE
GT 가시설
GT 가시설
보강토옹벽 공법
보강토옹벽 이론을 바탕으로 토목섬유와 성토재의 일체 거동을 유도하여, 별도의 내부 지보재를 최소화하고 안정적인 자립 구조를 형성하는 가시설 공법입니다.

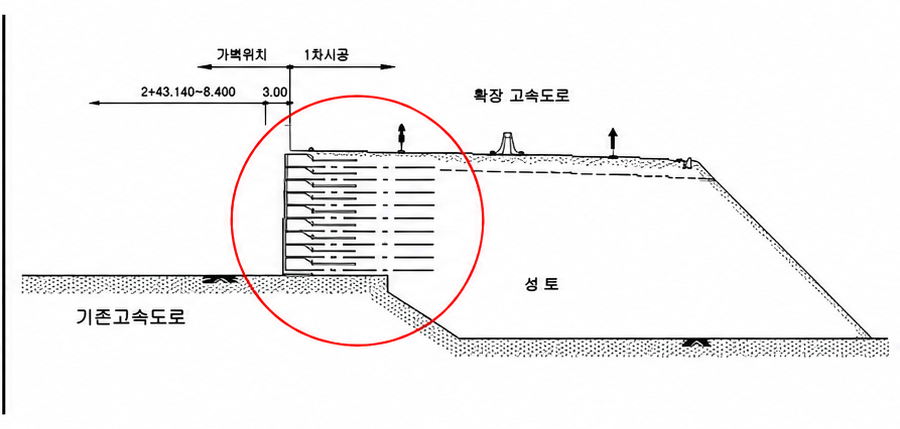

GT SYSTEM토목섬유 보강 구조
CORE PRINCIPLE
토목섬유와 토체가 하나의 구조체로 거동합니다
토목섬유 포설
설계 간격에 따라 GEOTEXTILE을 수평으로 포설합니다.
성토·다짐
양질의 성토재를 단계별로 포설하고 충분히 다집니다.
인장력 발현
토체 변형에 따라 토목섬유의 인장저항과 마찰저항이 발현됩니다.
자립 구조 형성
보강재와 토체가 일체화되어 안정적인 가시설 벽체를 형성합니다.
SYSTEM COMPARISON
더 단순한 구조, 더 효율적인 현장 운영
- 내부 지보재 최소화
- 경량 재료로 취급 및 시공 용이
- 동일 공정 반복으로 공기 단축
- 지보재 및 부속공정 증가
- 장비 간섭과 작업공간 제약
- 설치·해체에 따른 공정 증가
부등침하에 대한 대응성이 우수하며 현장 조건에 유연하게 적용됩니다.
경량 토목섬유와 반복 공정으로 작업 효율을 높일 수 있습니다.
공정 단순화와 공기 단축을 통해 전체 가시설 비용을 절감합니다.
지장물 및 구조물 간섭 구간에서도 가공과 배치가 비교적 용이합니다.

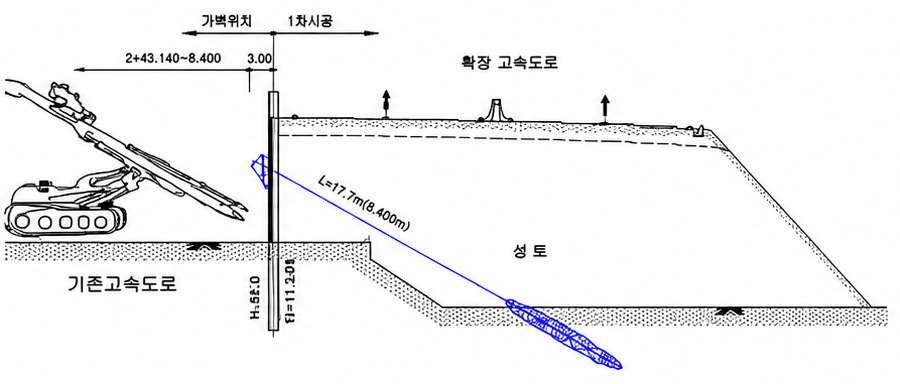

| 구분 | GT 가시설 공법 | H-PILE + 토류판 공법 |
|---|---|---|
| 시공현황 |
|
|
| 장점 |
|
|
| 단점 |
|
|
| 안전성 |
|
|
GT TEMPORARY WALL SYSTEM
GT 가시설 공법의 핵심 특징
토목섬유와 성토재의 일체 거동을 바탕으로 안정성·시공성·경제성을 균형 있게 확보합니다.
01
구조적 안정성
토목섬유의 인장저항과 성토재의 마찰저항을 통해 일체화된 보강토 구조를 형성합니다.
02
우수한 시공성
성토·다짐·포설의 단순 반복공정으로 작업 효율이 높고 공정관리가 용이합니다.
03
경제성
대형 강재와 복잡한 해체공정을 줄여 자재비와 장비비, 공사기간을 절감할 수 있습니다.
04
다양한 적용성
도로 확장부, 단차부, 단계별 성토구간 등 다양한 현장조건과 선형에 유연하게 대응합니다.
05
유지관리 용이
유연한 보강토 구조로 부등침하에 대한 적응성이 우수하며 장기적인 유지관리가 편리합니다.
06
환경성
경량 토목섬유와 현장 성토재를 활용해 자재 운반과 현장 교란을 줄이는 친환경 공법입니다.

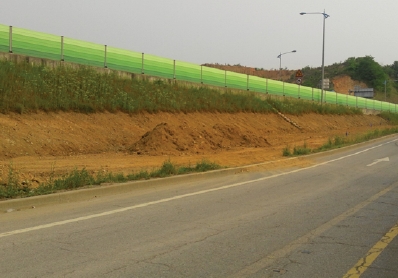

01. 바닥 정리
전면부를 정리하고 로울러로 충분히 다짐하여 지반의 지지력을 확보합니다.

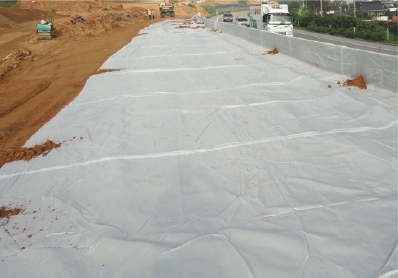

02. 성형틀·매트 포설
선형을 고려하여 성형틀과 가로 패널을 설치하고 지오텍스타일을 전면과 수직이 되도록 포설합니다.

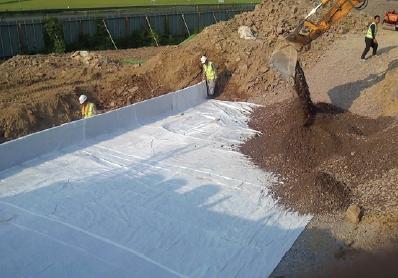

03. 구간 토공부설
1층 성토를 일정 두께로 부설하고 보강재가 밀리지 않도록 관리합니다.

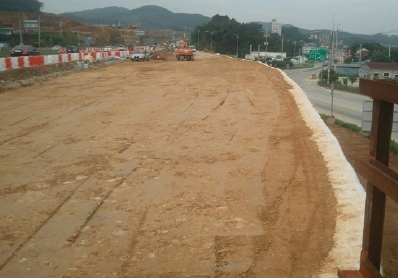

04. 성토 다짐
성토재를 충분히 다짐하며 전면 변위가 발생하지 않도록 관리합니다.

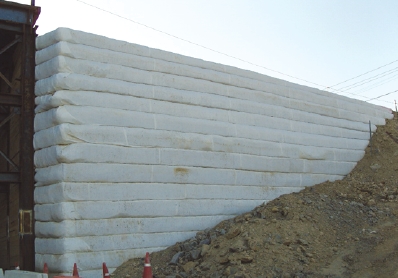

05. 시공 완료
반복 시공 후 성형틀과 패널을 제거하여 가시설 보강토옹벽을 완성합니다.
COMPLETED VIEW

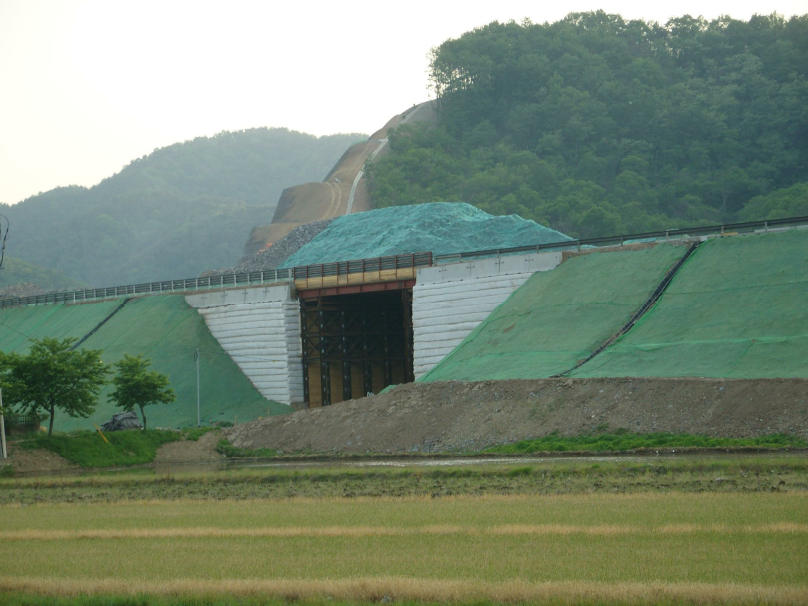

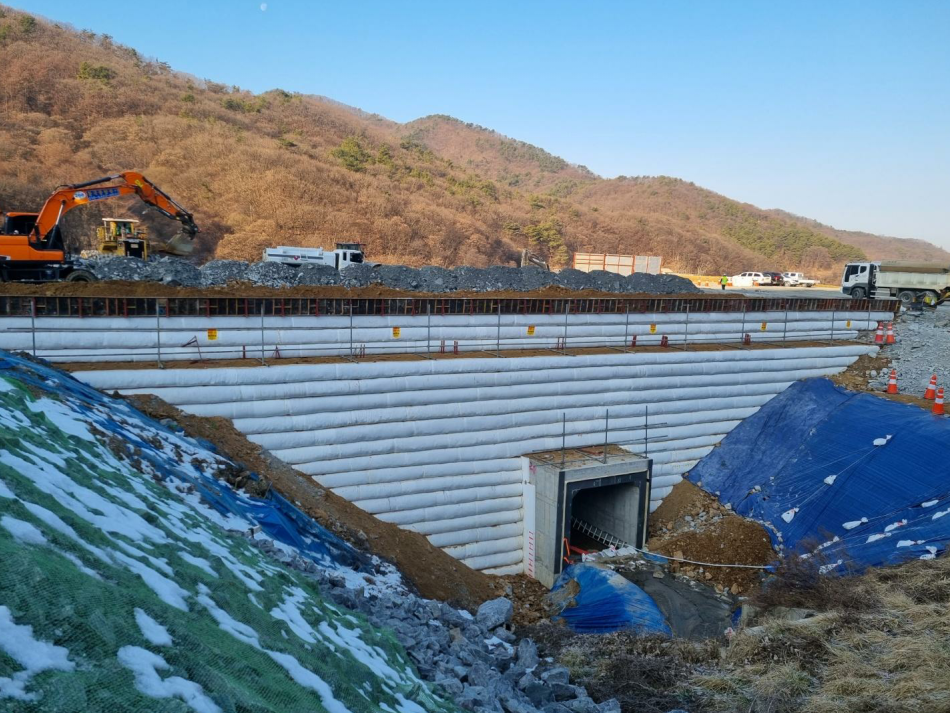

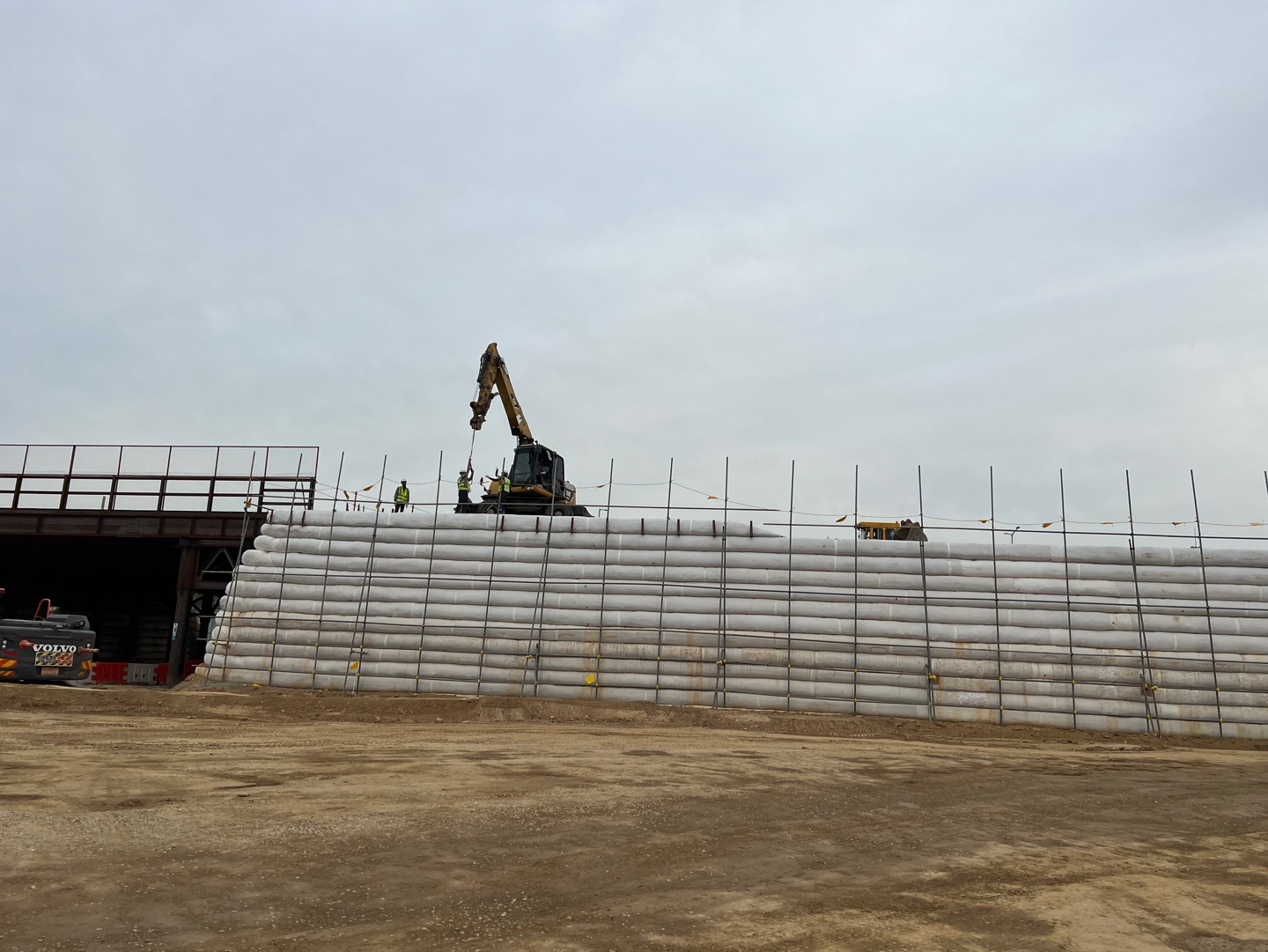

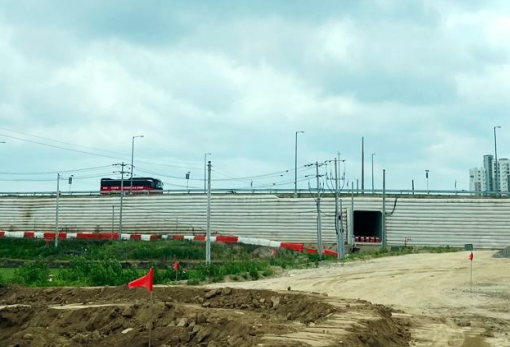

GT 가시설 시공완료
GT 가시설 보강토옹벽의 최종 시공 상태를 확인할 수 있는 완료 전경입니다.
시공완료 현장사진
실제 현장사진으로 교체 가능합니다.
블록식 보강토옹벽 기술자료
BLOCK REINFORCED SOIL WALL
BLOCK REINFORCED SOIL WALL
토사와 보강재의 마찰저항으로
토사와 보강재의 마찰저항으로
완성되는 일체형 보강토 구조

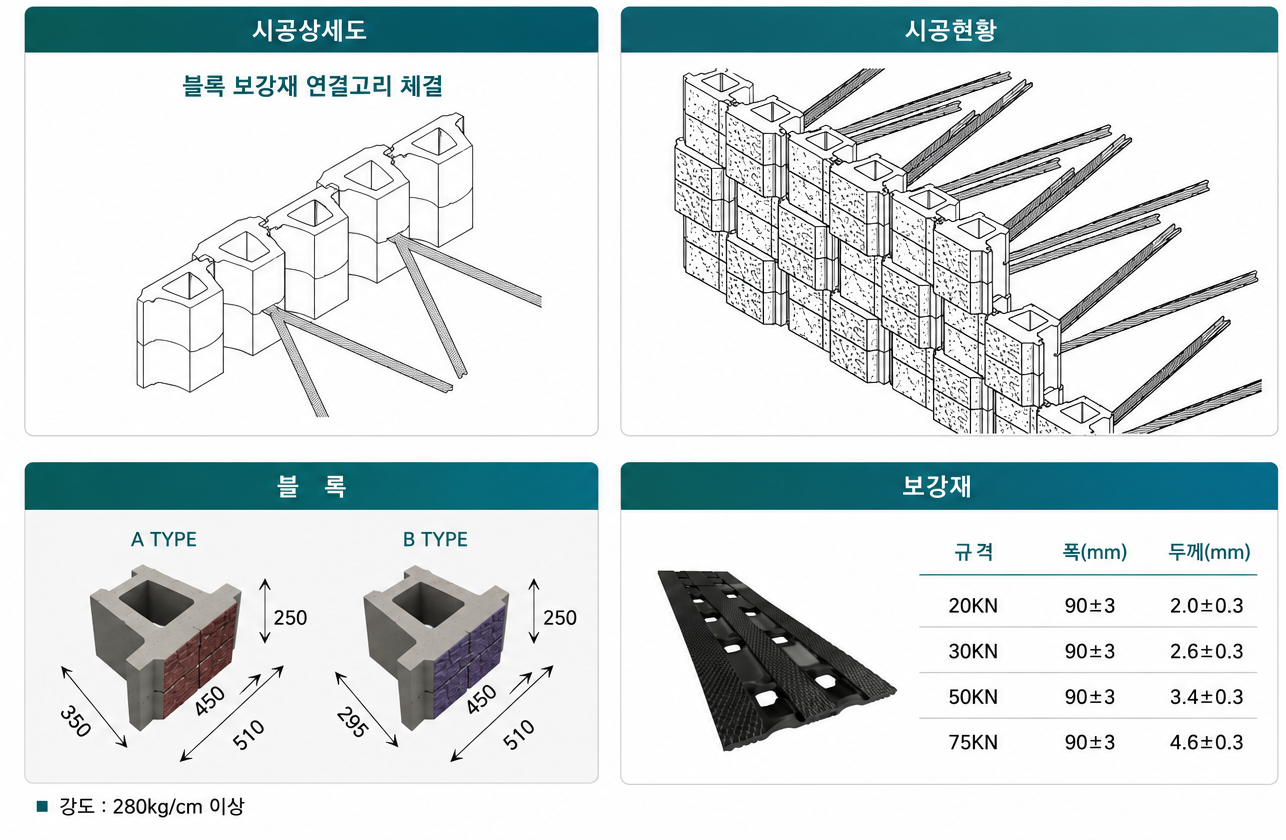

블록식 보강토옹벽은 전면 콘크리트 블록과 고강도 띠형 보강재를 기계적으로 결속하고, 뒤채움 토체를 층별로 다짐하여 하나의 보강토체를 형성하는 공법입니다.
작용 토압을 RC 구조체 자체로 지지하는 방식과 달리, 보강재와 뒤채움 토사 사이에서 발생하는 마찰저항을 활용하여 토압에 효과적으로 저항합니다.
블록·보강재·뒤채움 토체가 일체로 거동하므로 구조 안정성과 시공성을 확보하며, 곡선부·계단식 옹벽·구조물 인접부 및 보강재 길이가 제한되는 구간에도 유연하게 적용할 수 있습니다.
공법 구성 및 구조 원리
전면 블록·기계적 결속·보강재·뒤채움 토체가 하나의 구조체로 거동합니다.
전면 블록
옹벽 전면을 형성하고 보강재와 결속되어 안정적인 벽체 형상과 입체적인 경관을 구현합니다.
기계적 결속
블록과 띠형 보강재를 직접 연결하여 하중을 전달하고 블록 이탈 및 전면 배부름을 최소화합니다.
고강도 보강재
뒤채움 토사와의 마찰저항을 발휘하여 인장력을 분담하고 작용 토압에 대한 안정성을 확보합니다.
보강토체
층별 다짐된 뒤채움 토체와 보강재가 복합 구조체를 형성하여 외력과 토압에 효과적으로 저항합니다.
구조 안정성
블록 전체를 결속하는 기계적 연결구조를 통해 전면부의 이탈과 배부름을 줄입니다.
현장 적용성
곡선부와 계단식 축조가 가능하며 구조물·파일 간섭 구간에도 배치 조정이 용이합니다.
시공 효율성
블록 설치와 뒤채움 토공을 반복 진행하여 공정을 단순화하고 공사기간을 절감합니다.
METHOD COMPARISON
블록식 보강토옹벽과 일반콘크리트옹벽 비교
구조 방식과 시공 절차, 현장 적용성 및 경제성을 동일 기준으로 비교하여 공법별 차이를 한눈에 확인할 수 있도록 구성했습니다.
| 구분 |

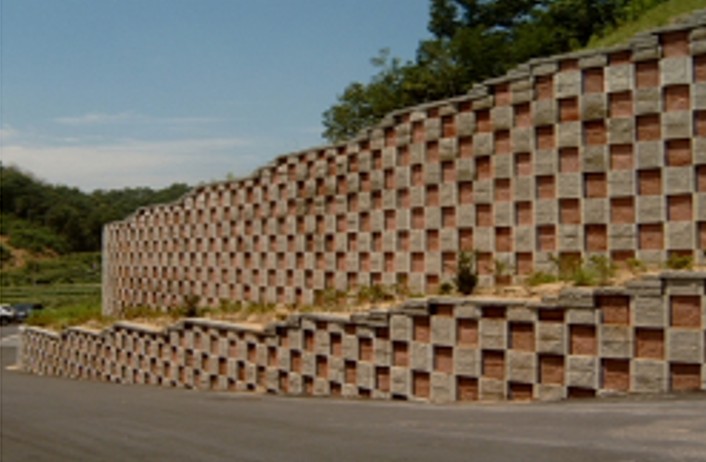

블록식 보강토옹벽
compare_block.jpg블록식 보강토옹벽 사진을 넣어주세요 |

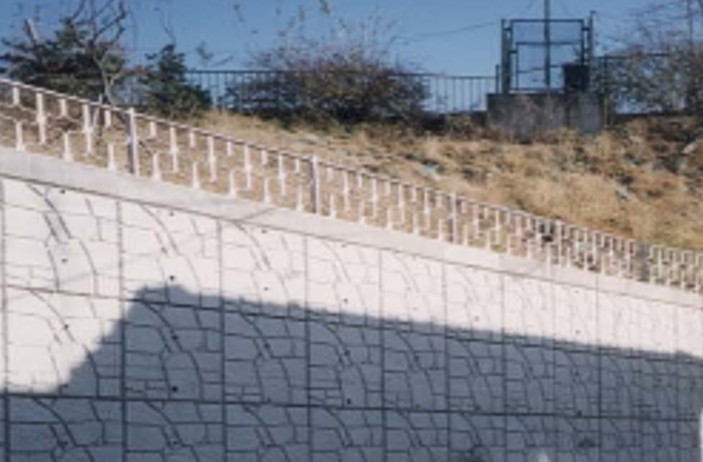

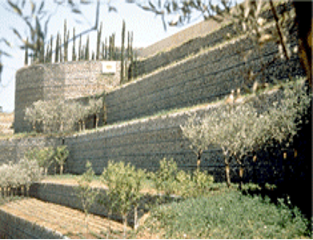

일반콘크리트옹벽(역T형)
compare_rc.jpg일반콘크리트옹벽 사진을 넣어주세요 |
|---|---|---|
| 시공 높이 | 3.0m ~ 20.0m | 2.0m ~ 8.0m |
| 구성 | 전면블록(콘크리트)보강재(격자형·띠형)뒤채움 토공 및 다짐 | 철근콘크리트·거푸집배수공·비계 등 가설재뒤채움 토공 및 다짐 |
| 기초 처리 | 비교적 연약지반에서도 잡석치환으로 축조 가능 | 원지반이 연약한 경우 별도의 기초처리 필요기초말뚝 등 |
| 변형 대응 | 변형은 시공 중 발생하며, 시공 후 변형은 거의 발생하지 않음 | 동결심도 아래로 기초처리를 해야 함 |
| 공사 기간 | 동일한 작업방법으로 공기 단축RC옹벽 대비 최대 60% 단축 가능 | 동절기 공사에 어려움이 있고, 콘크리트 양생 등으로 작업이 이원화되어 공기 지연 |
| 미관 | 전면블록 색상 적용으로 외관이 수려함옹벽고 15m 이상인 경우 계단식 축조 가능 | 현장타설로 표면이 거침시공조인트·익스펜션 조인트부 현상이 거침조형미가 제한적임 |
| 뒤채움 토공작업 | 엄격한 시공관리 필요블록 설치와 뒤채움 토공작업 병행쌓기 높이 90% 이상 다짐(T=0.20~0.25m)옹벽공사와 뒤채움 토공작업 동시 완료 | 옹벽 양생 후 뒤채움 쌓기로 공기 지연옹벽과 인접하여 다짐작업 용이 |
| 보강재 | 전면블록과 보강재를 직접 결속쌓기재 상호결속(Interlocking)으로 마찰력 극대화 | 옹벽 높이 증가에 따라 영구앵커 보강 시공 가능공사비 증가 |
| 안전성 | 부등침하와 지진에 대한 내구성이 강함지반·배면 변위에 대한 적응력 우수전면배수로 수압에 대한 안정성 확보 | 8.0m 이하 옹벽까지 축조 가능배수공 막힘에 따른 수압 증가로 옹벽 활동 우려 |
| 경제성 | 옹벽고 H=5.0m 이상인 경우 RC옹벽 대비 공사비 17~50% 절감 | 각지거나 낮은 구간에서는 보강토옹벽보다 경제적일 수 있음H=3.0m 이하 |
BLOCK REINFORCED SOIL WALL
블록과 보강재의 기계적 결속으로
블록과 보강재의 기계적 결속으로
완성되는 안정적인 보강토 시스템
고강도 PET 띠형 섬유보강재를 전면 블록에 직접 기계적으로 결속하여 뒤채움 토체와 하나의 보강토 구조체를 형성합니다. 보강재와 토사 사이의 마찰저항을 극대화하여 구조적 안정성, 시공성 및 경제성을 동시에 확보합니다.
공법 개요
- PET 원사를 PE 수지로 압출 피복한 고강도 띠형 섬유보강재 적용
- 전면 블록과 보강재를 직접 결속하여 지지저항력 향상
- 외부 충격에 대한 저항성과 장기 안정성 확보
- 효율적인 보강재 배치로 경제성 향상
기계적 결속 구조
- 블록과 보강재를 직접 연결하는 기계적 결속 방식
- 블록 간 인터로킹 구조로 높은 연결강도 확보
- 작용 토압에 대한 저항성 증대
- 전면 블록의 이탈과 배부름 최소화
뛰어난 시공성
- 옹벽 시공과 뒤채움 작업을 동시에 진행하여 공기 단축
- 비교적 연약한 지반에서도 잡석치환으로 축조 가능
- 암성토 구간에도 적용 가능한 우수한 시공 유연성
- 규격화된 반복 시공으로 품질관리 용이
구조 안정성
- 전면 블록과 보강재가 하나의 구조체로 일체 거동
- 고강도 보강재 적용으로 시공 중 손상 최소화
- 부등침하와 진동 및 수평하중에 대한 대응성 우수
- 장기적인 구조 안정성과 내구성 확보
유지관리 및 경관성
- 전면 배수 기능으로 배면 수압에 대한 안정성 확보
- 블록 이탈과 배부름을 최소화하여 유지관리 용이
- 음·양각 블록을 활용한 우수한 경관성
- 계단식 및 곡선부 시공 가능
경제성
- 보강재 사용량 절감으로 자재비 절감
- 공정 단순화와 반복 시공으로 공사기간 단축
- 복잡한 거푸집과 철근 및 양생 공정 최소화
- 유지관리 비용을 포함한 생애주기 비용 절감
CORE COMPETITIVENESS
블록과 띠형 섬유보강재를 직접 기계적으로 결속하여 토압에 대한 저항성과 내진성을 높이고, 구조적 안정성·시공성·경제성을 동시에 확보하는 보강토옹벽 시스템입니다.

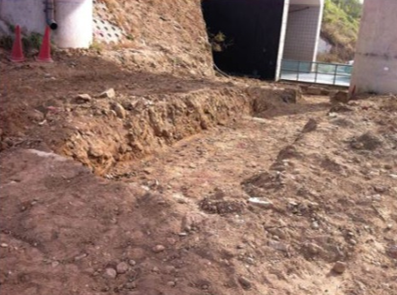

01. 기초 정지
기초 지반을 설계고에 맞춰 정리하고 지지력을 확보하도록 충분히 다짐합니다.

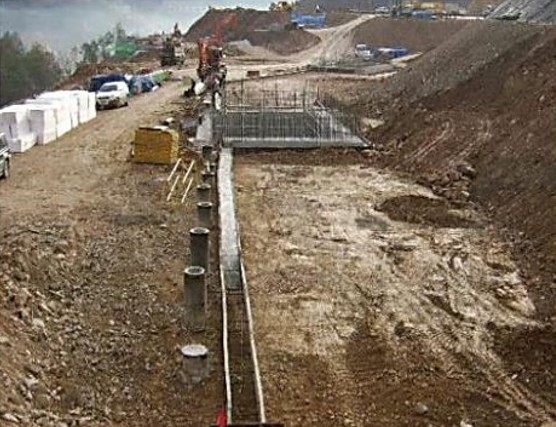

02. 기초 콘크리트
첫 단 블록의 수평과 선형 확보를 위해 기초 콘크리트를 타설합니다.

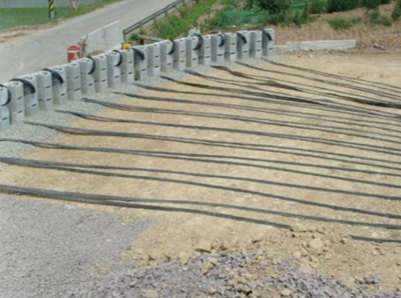

03. 첫 단 블록 설치
기준선을 따라 첫 단 블록을 설치하고 수평·통리·선형을 확인합니다.

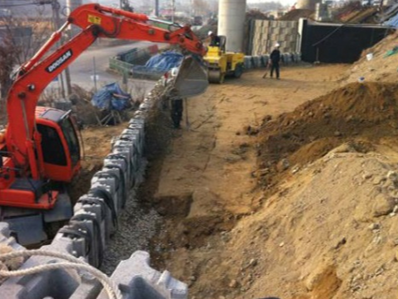

04. 보강재 설치
설계 간격과 길이에 맞춰 보강재를 전면블록과 연결하여 포설합니다.

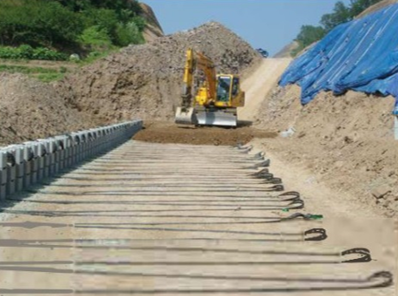

05. 뒤채움 및 다짐
선별된 뒤채움재를 층별로 부설하고 규정 다짐도로 다짐합니다.

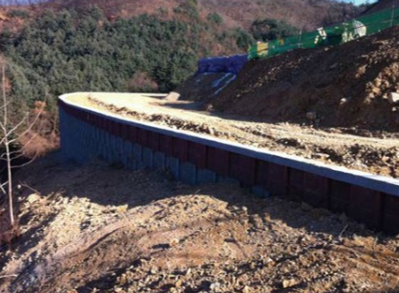

06. 반복 시공
블록 설치, 보강재 포설, 뒤채움 및 다짐을 계획 높이까지 반복합니다.

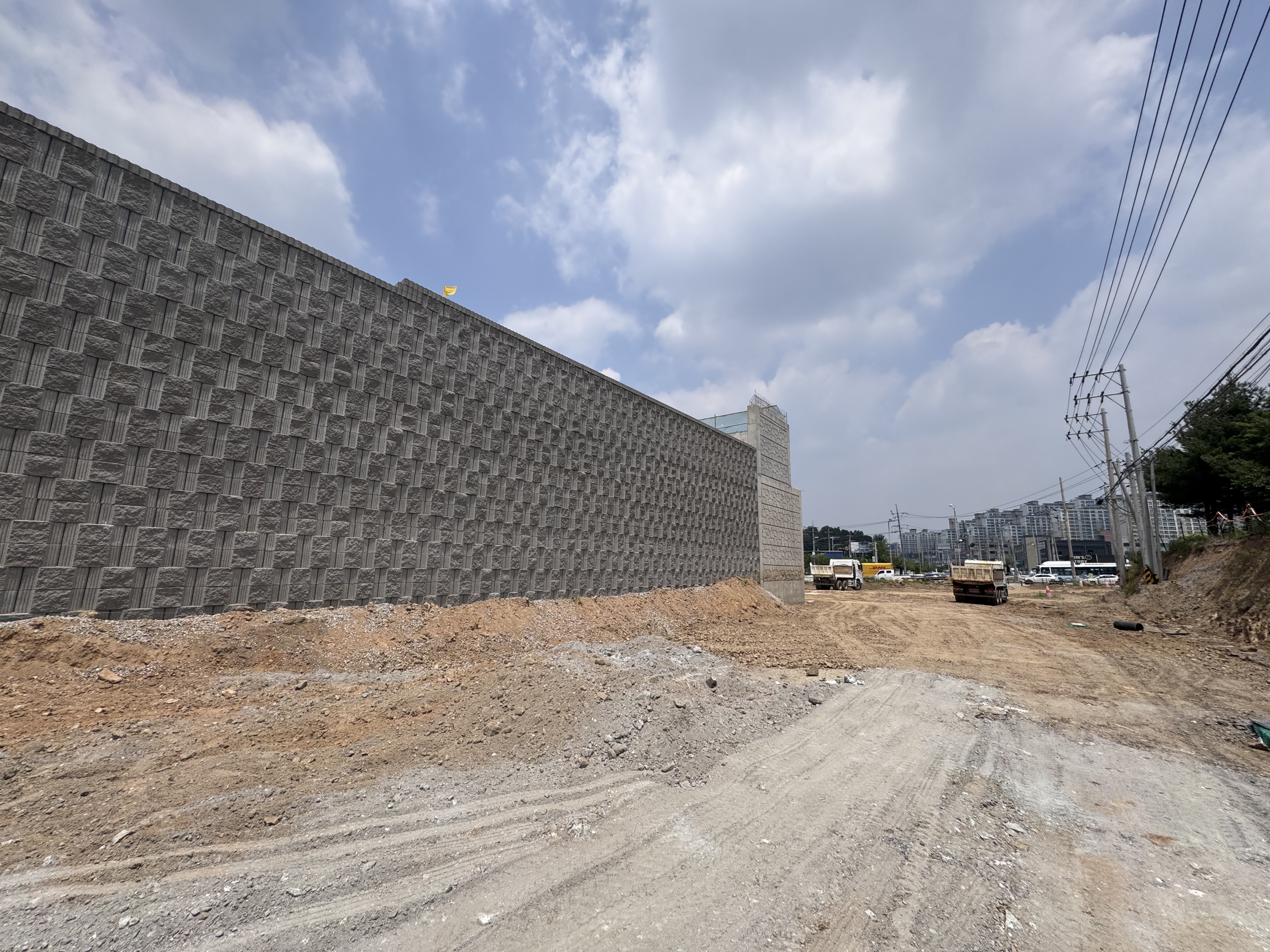

07. 마감 완료
상단 마감블록과 배수시설을 설치하고 주변부를 정리하여 시공을 완료합니다.
COMPLETED VIEW

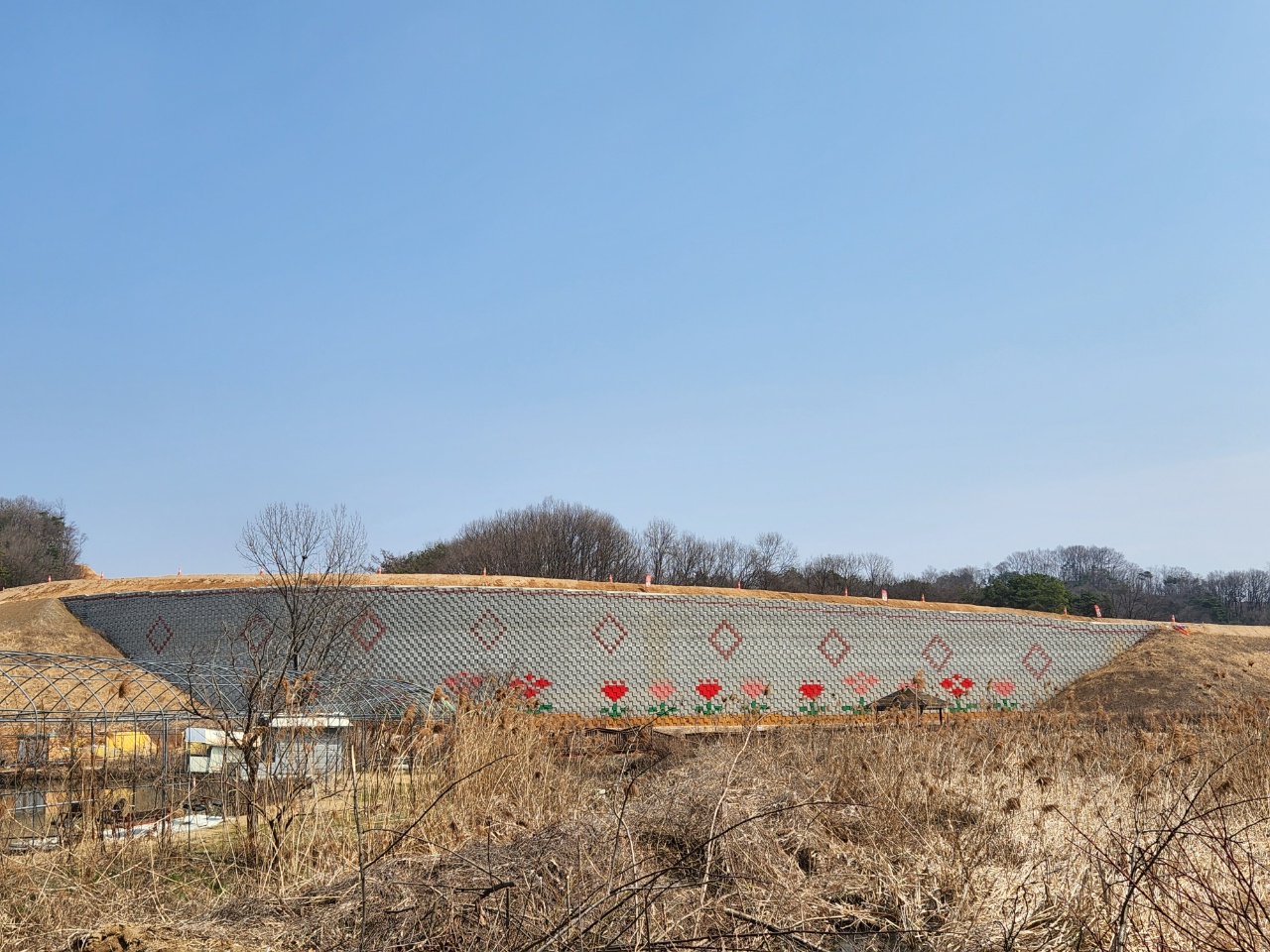

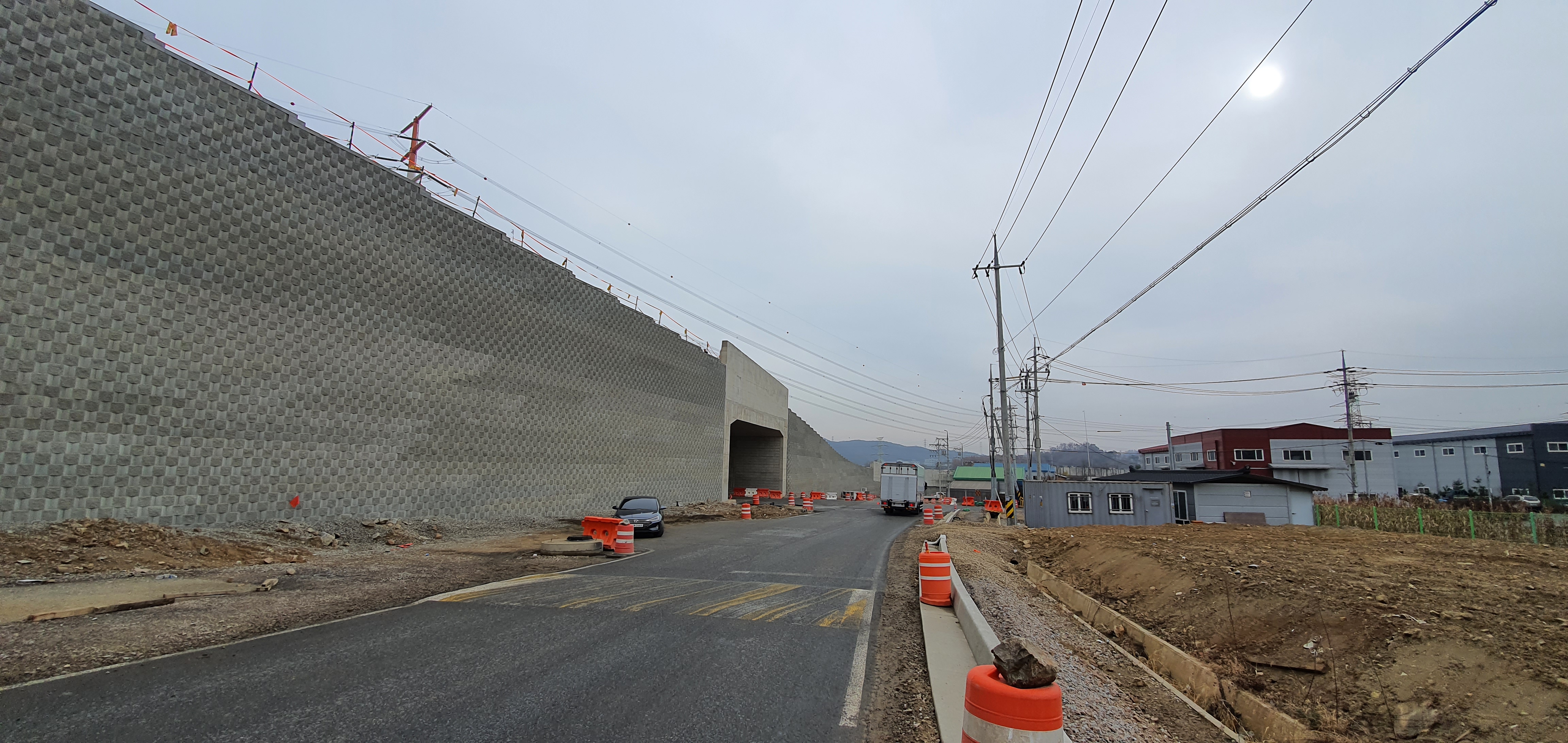

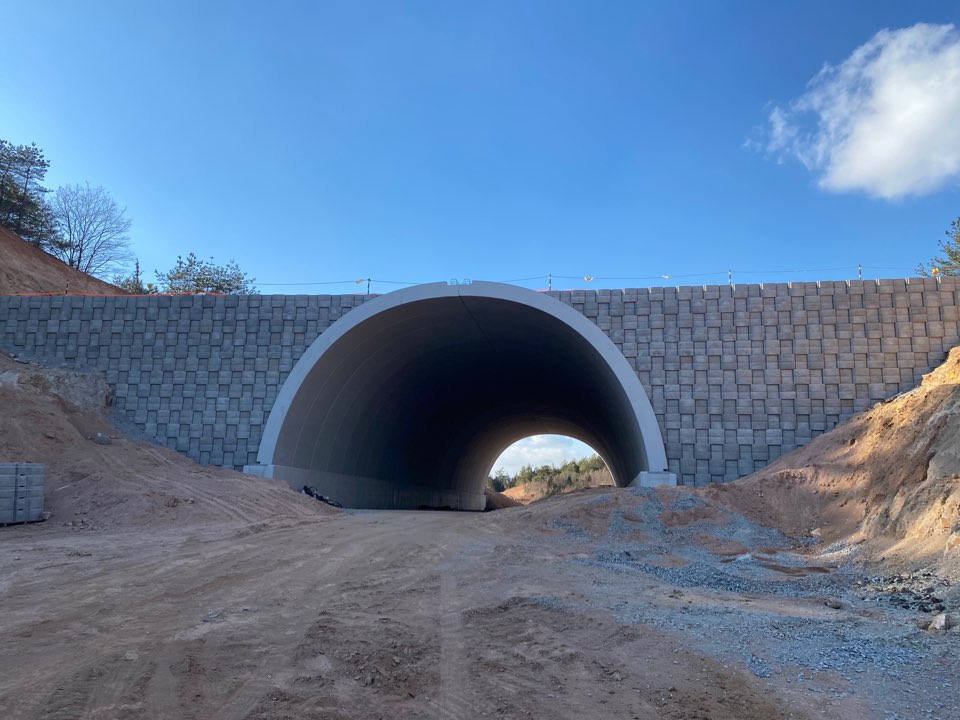

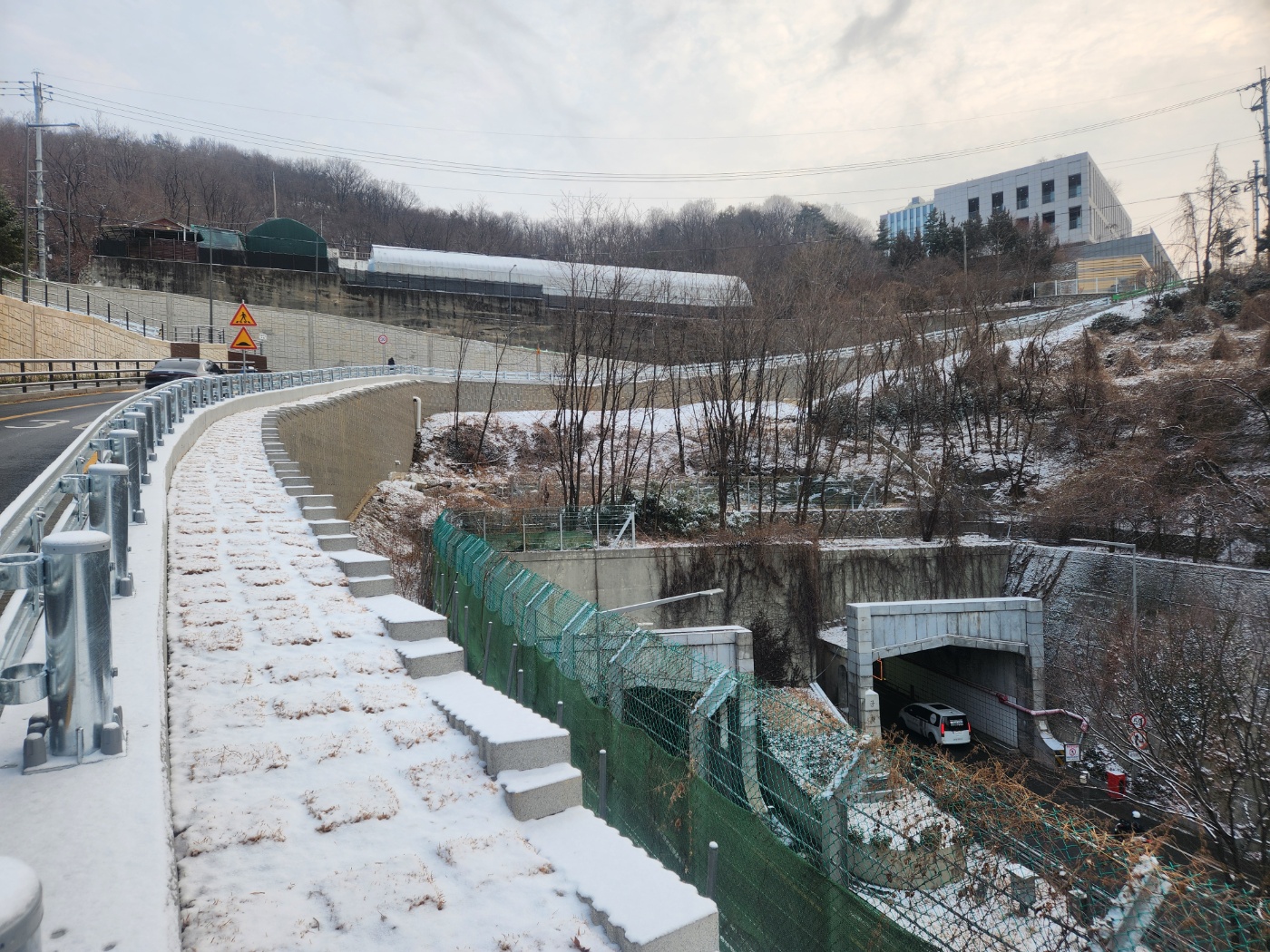

블록식 보강토옹벽 시공완료
블록식 보강토옹벽의 최종 시공 상태를 확인할 수 있는 완료 전경입니다.
시공완료 현장사진
실제 현장사진으로 교체 가능합니다.
녹화철망식 보강토옹벽 기술자료
GREEN WALL SYSTEM
GREEN WALL SYSTEM
자연과 구조가 함께 완성되는
자연과 구조가 함께 완성되는
친환경 보강토옹벽
녹화철망식 보강토옹벽은 철망 전면재와 보강재, 식생토낭을 조합하여 구조 안정성과 자연친화적 경관을 동시에 확보하는 공법입니다. 시공 초기에는 철망 구조가 전면을 지지하고, 식생이 활착한 이후에는 주변 자연환경과 조화되는 녹화 사면을 형성합니다.
공법 적용
도로 절·성토부, 하천 및 수변지역, 생태복원 구간, 경관을 중시하는 단지 외곽부 등에 적용할 수 있습니다.
METHOD COMPARISON
녹화철망식 보강토옹벽과
녹화철망식 보강토옹벽과
일반콘크리트옹벽 비교
구조 형식, 기초 처리, 경관성, 시공성 및 경제성을 기준으로 두 공법의 특성을 비교했습니다.

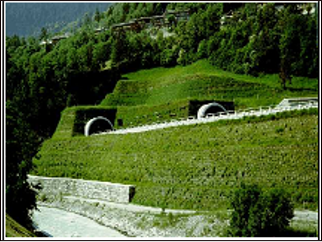

GREEN WALL녹화철망식 보강토옹벽
VS
RC RETAINING WALL일반콘크리트옹벽(역T형)
| 구분 | 녹화철망식 보강토옹벽 | 일반콘크리트옹벽(역T형) |
|---|---|---|
| 시공 높이 | 3.0m ~ 30.0m | 2.0m ~ 8.0m |
| 구성 | 철망식 전면판(부식방지 아연도금)보강재(Strip, Paraweb) 및 부속자재뒤채움 토공 및 다짐 | 철근 및 콘크리트·거푸집배수공 및 비계 등 가설재뒤채움 토공 및 다짐 |
| 기초 처리 | 연약지반은 치환공법 또는 별도 기초 적용시공 후 변형 발생이 거의 없음 | 일지반 외에는 별도 기초처리 필요동결심도 이하 기초 시공 필요 |
| 미관 | 식생 가능 및 계단식 축조 가능주변 환경과 자연스럽게 조화 | 현장 타설로 표면이 거칠 수 있음익스팬션 조인트부 형상 및 조형미 제한 |
| 뒤채움토 공작업 | 옹벽 공사와 뒤채움 토공작업 동시 완료엄격한 시공관리로 품질 확보 | 옹벽 양생 후 뒤채움 시공으로 공기 지연옹벽과 인접하여 다짐 작업 용이 |
| 보강재 | Steel Strip섬유보강재 | 옹벽 높이에 따라 영구앵커 보강 가능공사비 증가 가능 |
| 안정성 | 지반·배면 변위 대응력이 우수전면 배수로 수압에 대한 안정성 확보보강재 부식 시 급격한 안정성 저하 방지 필요 | 8.0m 이하 옹벽까지 축조 가능배수공 막힘에 따른 수압 증가 우려 |
| 경제성 | 높은 옹벽 및 장대 구간에서 유리 | 각지거나 낮은 구간에서 경제적일 수 있음H=3.0m 이하 |
SECTION & ADVANTAGES
녹화철망식 보강토옹벽의 단면 및 장점
철망식 전면판과 보강재를 직접 결속하여 구조적 안정성을 확보하고, 전면 녹화를 통해 자연친화적인 경관을 구현합니다.
자연친화적 미관
전면을 녹화함으로써 자연친화적이며 주변 환경과 조화를 이루는 수려한 경관을 형성합니다.
부등침하 대응
유연한 철망 구조로 부등침하에 대한 적응성이 우수하며 장기적인 내구성을 확보할 수 있습니다.
경사면 축조
1:0.3의 경사면 축조가 가능하여 콘크리트 옹벽에서 느껴지는 위압감을 줄일 수 있습니다.
우수한 시공성
전면이 철망식 구조로 구성되어 조립이 간단하고 현장 시공성이 양호합니다.
구조적 안정성
철망 전면판과 보강재를 직접 결속하여 일체화된 구조를 형성하므로 안정성이 뛰어납니다.
STANDARD SECTION
표준 단면 구성
| 구성요소 | 적용 내용 |
|---|---|
| 전면판 | 부식방지 아연도금 철망식 전면판 |
| 보강재 | Strip, Paraweb 등 설계조건에 적합한 보강재와 부속자재 |
| 뒤채움 | 설계기준에 적합한 뒤채움 토사 반입 및 층별 다짐 |
| 배수시설 | 배수층, 배수관 및 필요 시 비계틀 가설재 설치 |
| 기초처리 | 무근 기초콘크리트를 적용하며, 연약지반은 치환·말뚝 등 별도 기초처리 검토 |
※ 본 단면은 일반적인 예시이며, 현장 조건 및 설계 조건에 따라 세부 사양은 변경될 수 있습니다.

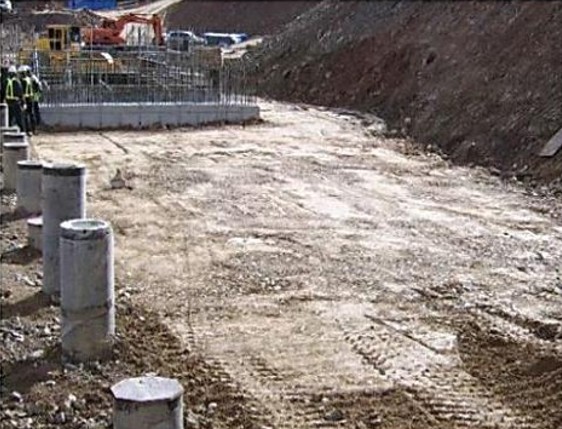

01. 기초 지반 정리
기초부를 설계고에 맞게 정리하고 철망 구조의 지지력을 확보하도록 다짐합니다.

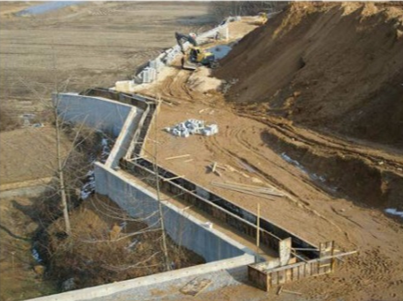

02. 기초콘크리트 타설
전면 철망의 선형과 기초 안정성을 확보하기 위해 기초 콘크리트를 시공합니다.

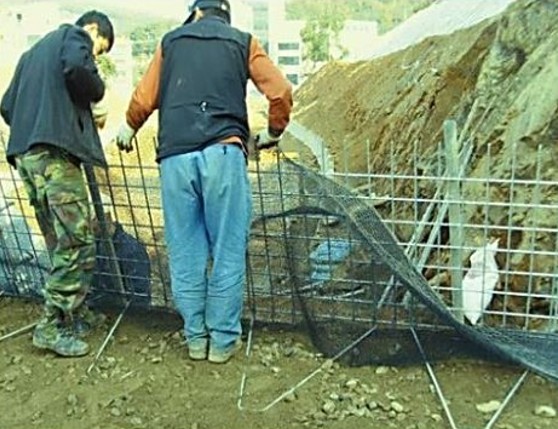

03. 철망패널 및 보조철망 설치
철망 전면재를 설치하고 설계 간격과 길이에 맞춰 보강재를 포설합니다.

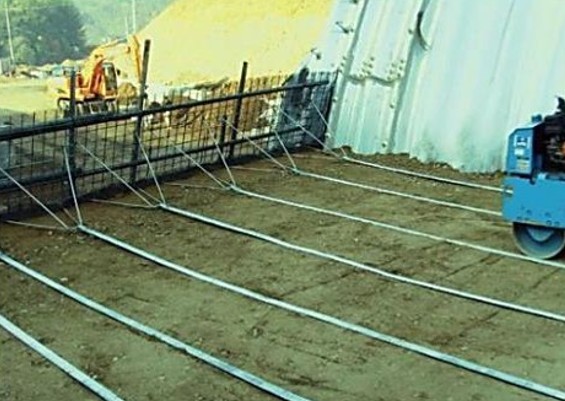

04. 보강재 설치
뒤채움재를 층별로 부설하고 전면 변형이 발생하지 않도록 충분히 다짐합니다.

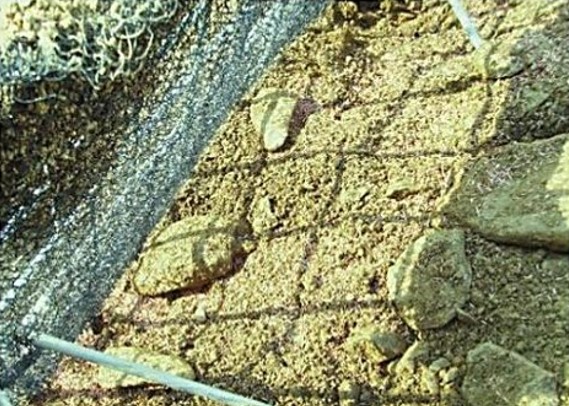

05. SEED 및 뒤채움토 포설
전면 철망 내부에 식생기반재가 충전된 토낭을 연속 설치합니다.

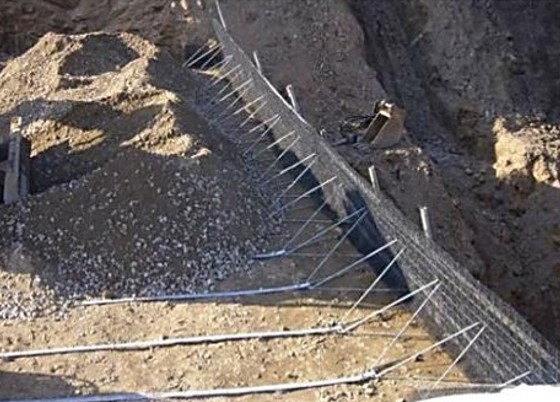

06. 성토 및 다짐
종자 또는 식생재를 적용하고 관수·활착관리를 실시하여 시공을 완료합니다.
COMPLETED VIEW

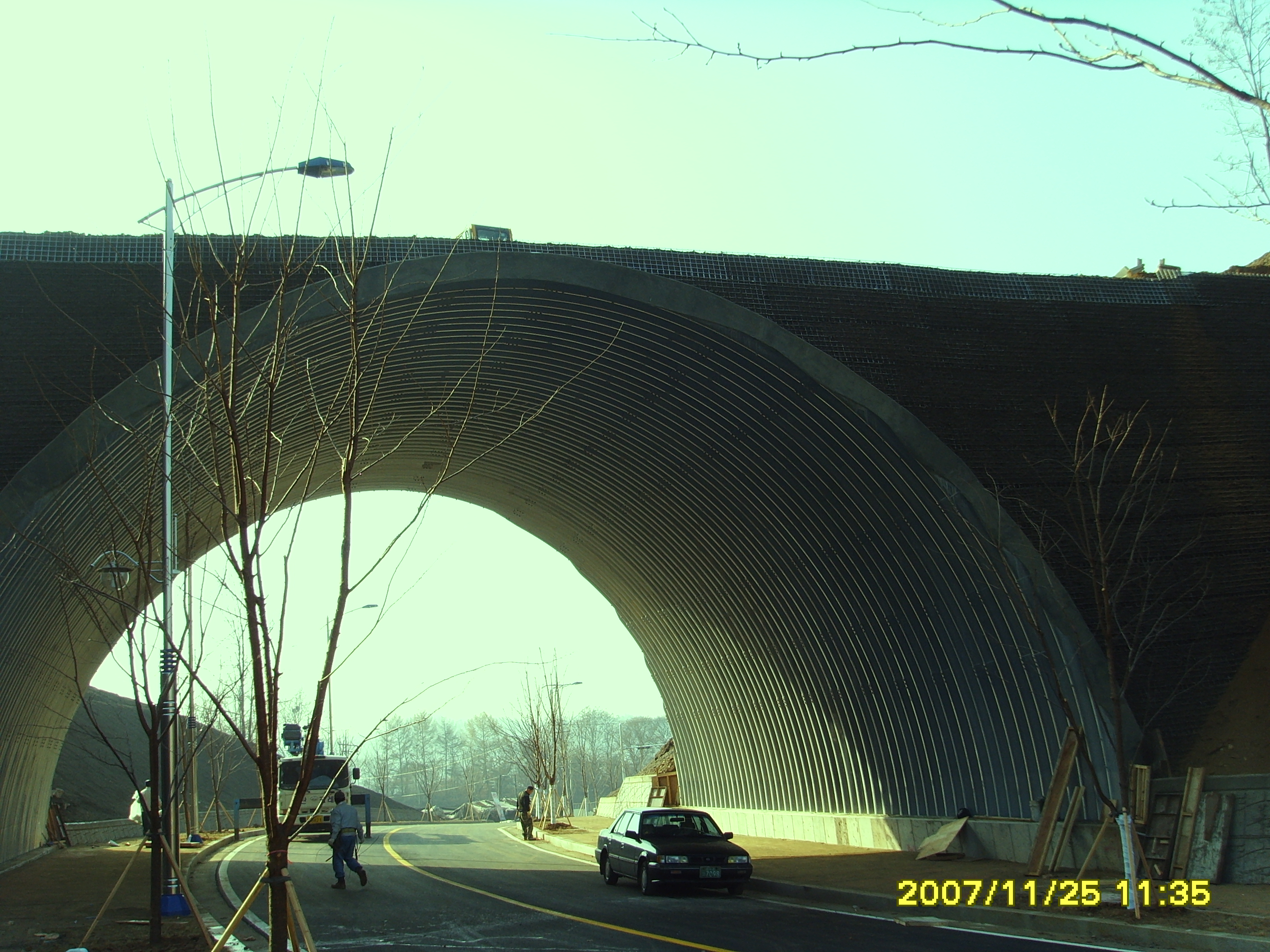

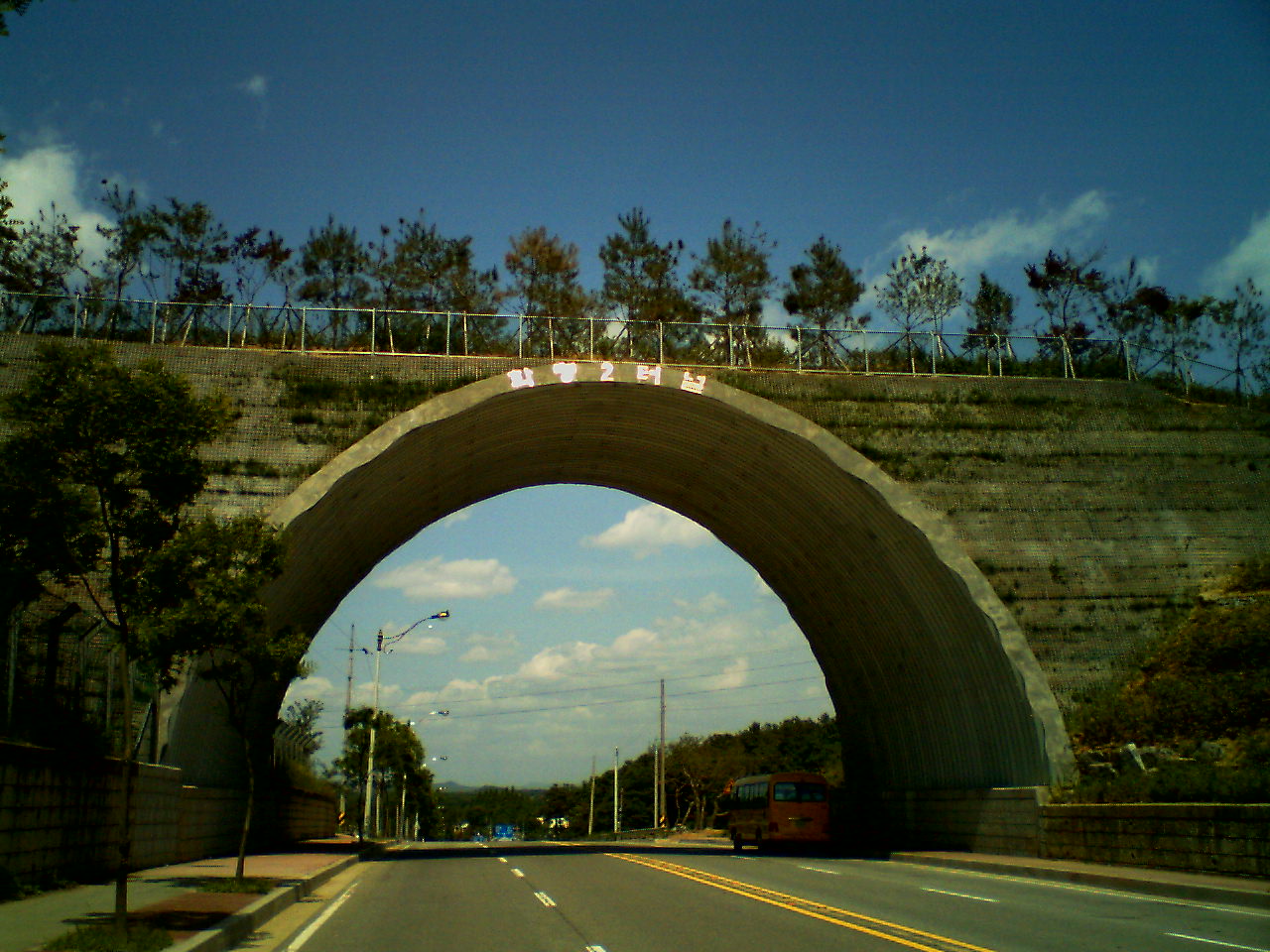

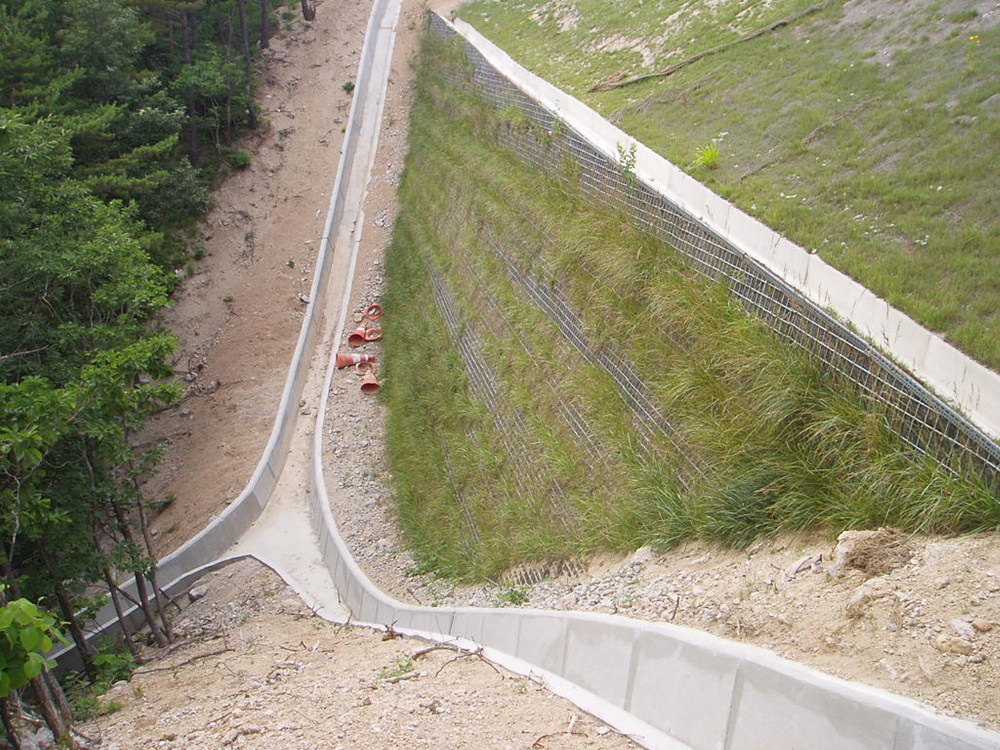

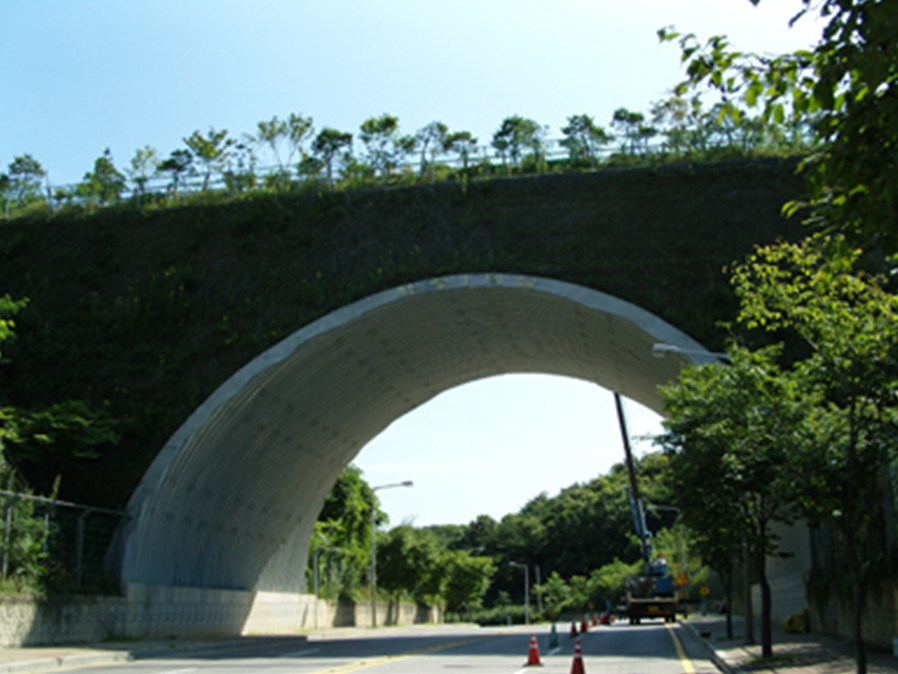

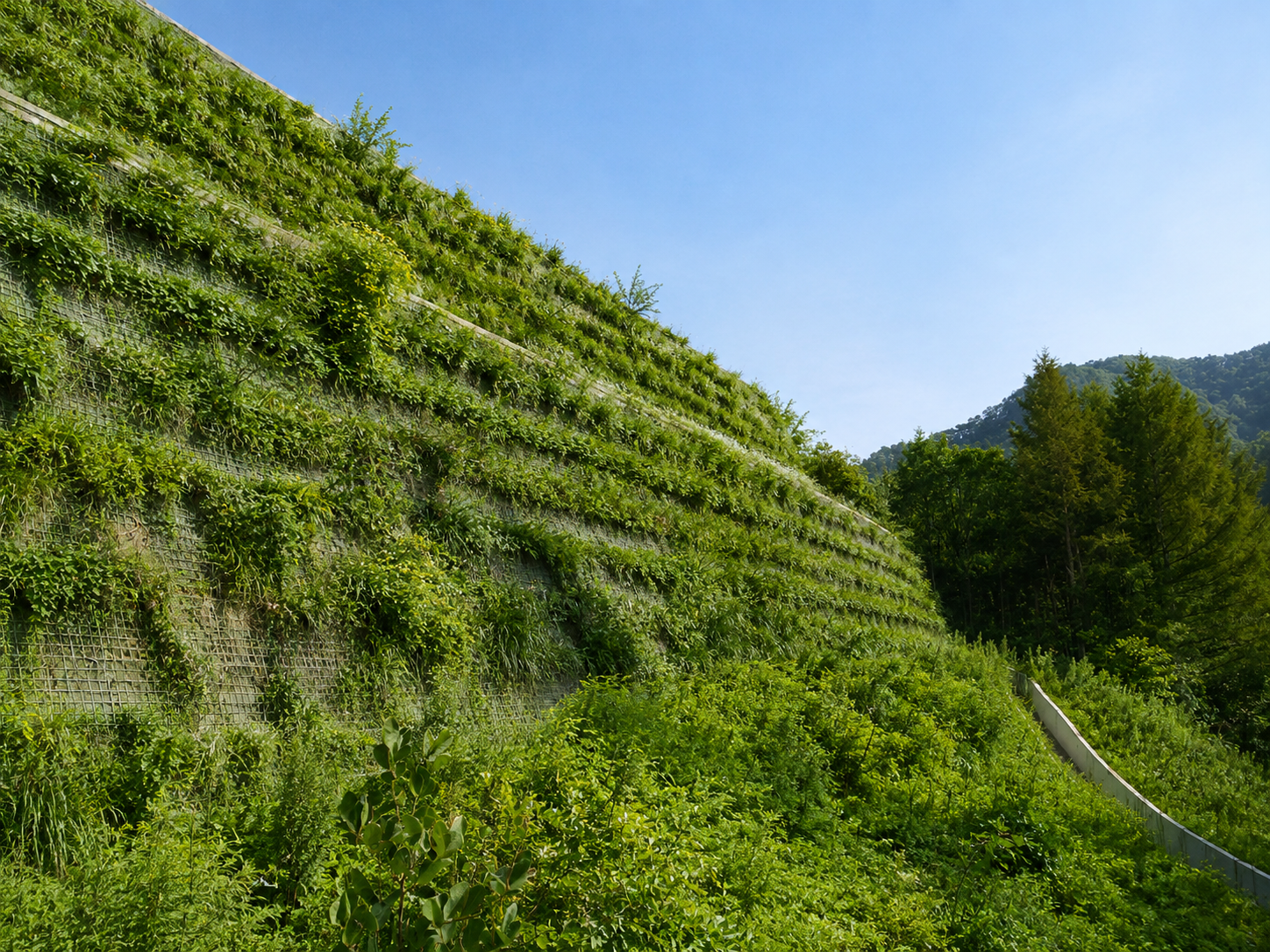

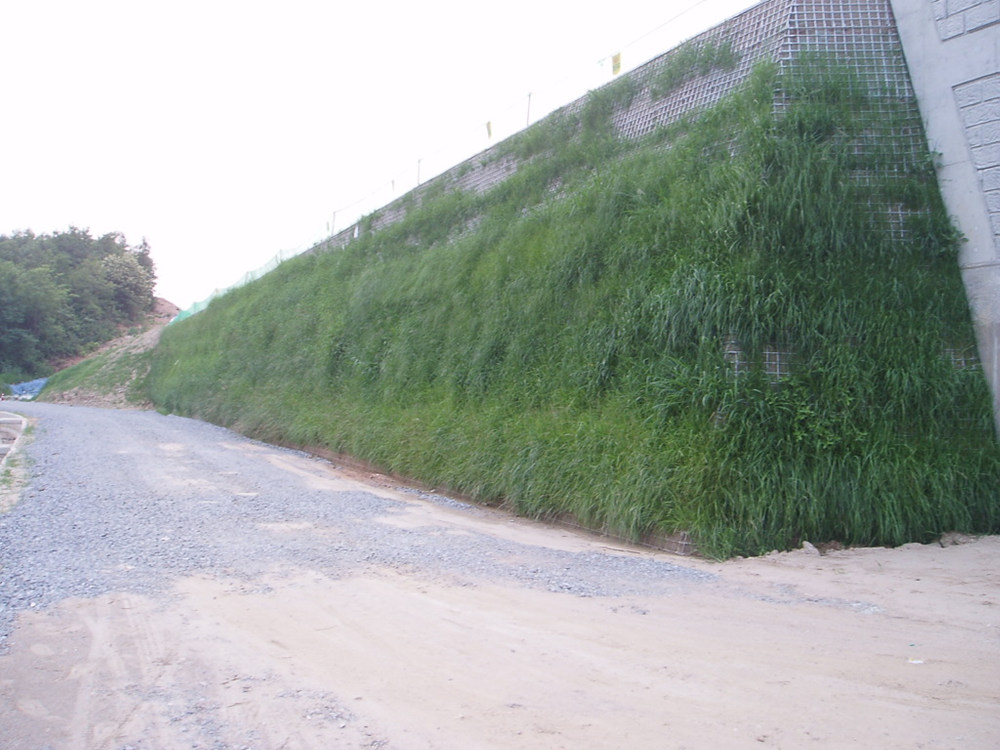

녹화철망식 보강토옹벽 시공완료
녹화철망식 보강토옹벽의 최종 시공 상태를 확인할 수 있는 완료 전경입니다.
